美Sonix超聲波掃描顯微鏡
型號：ECHO LS
Sonix 非破壞超聲波掃描是款提高生產、簡化測試、改進生產率和提高產能的生產和實驗室設備。無論是失效分析實驗室的詳細分析還是生產線檢測，Sonix 都能提供個易于操作的軟件解決方案。
﹡WinIC Lab （詳細失效分析工具）
﹡WinIC Production （易于操作的、新型的生產工具，門用于生產的大量分析）
Sonix ECHO LS 可檢測小 0.05 微米的缺陷，它是款好的檢測 bump, 堆疊芯片(三維封裝)，復雜 flipchip 和傳統塑封封裝的工具.
使用 ECHO LS 生產軟件改進生產產能和提高生產率：
。很容易設定和使用
。監測生產質量
。通過/失效存儲
。簽定零件
Sonix 探頭的頻率范圍從 10MHz 到 MHz，為能適用于所有類型的應用和材料設計
其它主要特性
。節省潔凈室空間
。整體焊接結構（改進平臺的穩定性）
。輕便（移動方便）
�？蛇x反射與透射同時進行(快速偵測缺陷)
。減低高度，節省成本
。大面積的掃描區域（可放多個 tray盤或大樣品）
。傾斜缸底（為能徹底排水）
。Z 軸探頭移動（替代 tray 架子移動）
�？沙槌鍪郊茏樱ǹ蓴[放夾具和樣品）
。設計緊湊（可節省維護成本）
。符合 CE, SEMI S2, NRTL
。在安全蓋、槽及門上有靜電涂層
規格：
X 軸
定位裝置：線性伺服馬達，線性伺服馬達
精度高,無磨損,無需定期做保養校正
大掃描速度：1000mm/
馬達精度：+/- 0.5 微米
線性光柵尺精度：0.5 微米
大掃描面積：350mm
Y 軸
定位裝置：步進馬達
精度： 0.25 微米
大行程： 350mm
Z 軸
定位裝置：步進馬達
精度 ：0.25 微米
大行程： 50mm
夾具
托盤夾具，掃描平臺以拖住整個 tray 掃描
機身尺寸和重量
·31 inches X 31 inches X 48 inches
·or 76.66 cm X 76.66 cm X 121.92 cm
·360lbs. or 163.5kg
過濾系統
·循環泵和 5 微米過濾器，有自動水循環系統，可把水中的雜質過濾，大大減少雜質對掃描結果的影響
超聲波工具
·DPR500 接接器，帶 L2/H4 放大器
·可選 U4 放大器
顯示器 . 雙顯示器
樣品槽：590mm×550mm×120mm
超聲波掃描頻率：1MHz~500MHz
傳感器頻率選擇：5MHz~300MHz
對于塑封器件，高用到75MHz，再高頻率無法穿透塑封料
脈沖發生器放大器：Pluse2
.png)

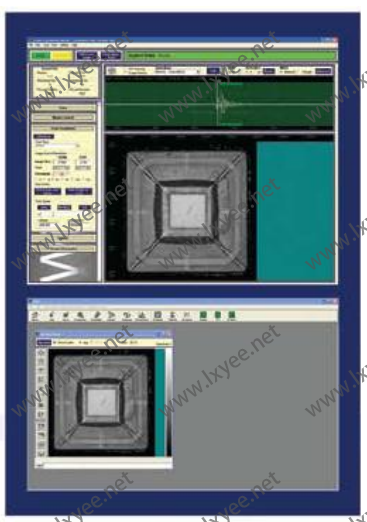

WinIC 軟件
-TAMI：次掃描可同時獲得多 100 張 C 超掃描圖像，在需要時，可自動調節焦距，可看到 IC 所有的分界面，無需重掃，所有的分界面成像比操作者解釋波形更直觀
-ICEBERG
-WinIC Pro (增國功能和分析)
-WinIC Offline (允許在手提電腦上分做分析)
-Waveform Simulator/Beam Emulator (容易設置)
