美SD粒子碰撞噪聲檢測儀4511A、4511L、4511M4、4511M6

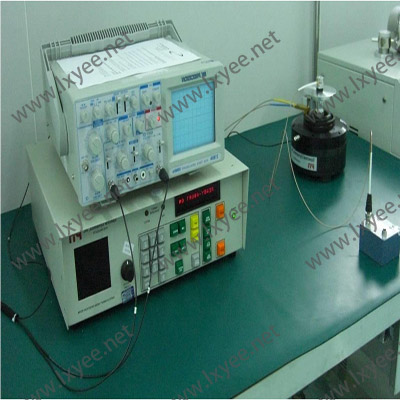

.jpg)
.png)
選型說明：

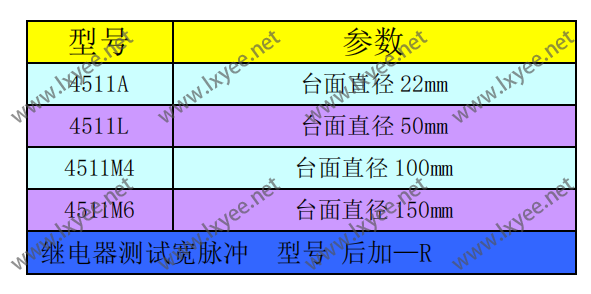

每種型號的顆粒碰撞噪聲檢測儀都包括 :控制器,振動臺,傳感器, 靈敏度測試單元,軟件, 示波器, 電纜, 耗材, 及相關文件.其型號選擇主要根據被測件的重量和外型尺寸而定,我們的標準配置采用的是M230 振動臺可測負載重量,全頻率范圍內為 400 克 , 換能器臺 面直徑為22mm~150mm, 換 能 器 因 在 其 中 心 區 域50%面積處?kù)`敏度高,故實際臺面選擇時換能器面積要略大于被測件大扁平面面積。
設備用途:
用于電子元器件封裝后,對器件內多余粒子碰撞噪聲檢測試驗,目的在于檢測器件封裝腔體內存在的自由粒子,是種非破壞性實驗. 用來測試電器零件從而提高電器零件的可靠性。
適用范圍:
用于檢測集成電路、晶體管、電容器、航空/航天/軍事域的繼電器等電子元器件封裝內的多余物松散顆粒.
PIND 技術參數：
振動規格：
頻率范圍：25 至 250Hz, 正弦曲線
其他振動模式：隨機限，75 至 400Hz 平坦頻率
自動階型頻率，40 至 250Hz
低頻率程序：大振幅保護隨頻率變化
頻率分辨率:1Hz
時間 :每個程序 0.1 至 25.5
時間程序分辨率:0.1
振幅:0.1 至 25.50’G’峰值，4 位數顯
振幅程序分辨率:0.1’G’
重復性:0.5’G’峰值，帶反饋控制
D.U.T.載荷:大 350g(整個范圍)
大 400g 在 60Hz
沖擊規格：
方法:沖擊臺反饋控制
自適應 D.U.T.載荷沖擊
振幅:100 至 2500’G’可編程
程序分辨率:10’G’
重復性:50’G’內
脈沖寬度:<100 微在 50%振幅下
典型的是 150-200 微在 10%振幅下
沖擊延遲:沖擊脈沖下降沿時間，從 25 至 250 微
D.U.T.載荷:振幅隨負載輕微下降
大能力 500 克在 1000g 振幅下
(可能需要改變程序值來加大載荷)
大載荷規格
振動臺限:800 克
振動限:400 克 W/傳感器
沖擊限:500 克（可能需要增加程序值）
電氣規格
電源:100,120,220,240VAC+/-10% at 50 or 60 Hz 可選
功耗:大 300 瓦
額定功率放大:大動態加載 100w RMS
聲波檢測電路:60dB 增益+/- 2 dB
100-200KHz 帶寬
值:兩點值開關，出廠設定
輸出：
加速度顯示:16 位 LED
頻率顯示:16 位 LED
值交替指示:個沖擊檢測 LED
個故障顯示 LED
沖擊值顯示:16 位 LED
示波器:10V,峰值
聲音:4w 內部揚聲器
小輸出:10V,峰值
沖擊傳感器規格:
靈敏度:-77.5 dB +/- 3 dB re 1V per 微巴 at 155 kHz
按 ANSI2.1-1988 測量
電纜: 整體 3 通道全屏蔽柔性電纜
電磁干擾保護:所有電纜全法拉第屏蔽

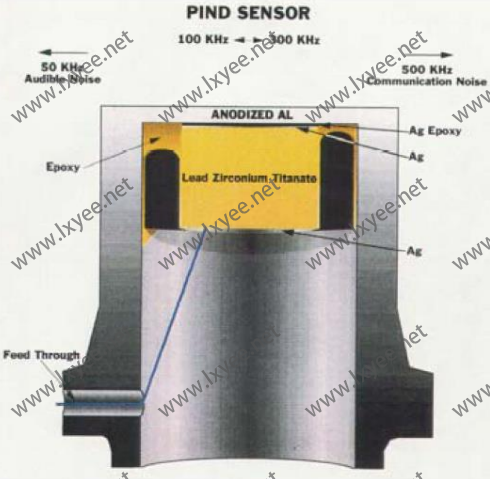

傳感器
不同型傳感器大小不樣
例如:4511M 傳感器參數為:
100-4S155-4（傳感器）:
壓電晶體數量:4 個，每個 0.75 英寸直徑檢測范圍
直徑:100mm(4in)
重量:190 克
加速度計規格
靈敏度:2.1 pc/G +/- 10% at 100 Hz
幾何位置:裝于沖擊傳感器內
STU 傳感器靈敏度:-77.5 dB +/- 3 dB ref 1V per
Microbar at 155 kHz
按 ANSI2.1-1988 測量
外部 STU 脈沖器輸出:250 微伏+/- 20%
物理特性（幾何外形尺寸）
控制器:13cmX43cmX47cm(5.25X17.0X18.5in)
示波器:13cmX22cmx46cm (5.25X8.5X18in)
M230 振動臺:10cm High X 18cm Dia (4 X 7 in)
PIND 檢測技術原理
顆 粒 碰 撞 噪 聲 檢 測 （ Particle Impact Noise Detection，PIND）試驗是種多余物檢驗的有效手段.其原理是利用振動臺產生系列的機械沖
擊和振動，通過沖擊使被束縛在產品中的顆粒（即多余物）松動，再通過定頻率的振動，使多余物在系統內產生位移�；顒�(dòng)多余物在產品中發生位移
的過程，是多余物相對產品殼體的滑動過程和撞擊過程的個隨機組合過程。
在這個過程中，將產生應力彈性波和聲波。兩種波在產品殼體中傳播，并形成混響信號，這個混響信號被定義為位移信號。采用壓電傳感器拾取到位移信號后，經置放大器放大后，位移信號由檢測裝置的主機采集、處理并顯示。檢測人員可以依據顯示的信號波形判定出信號性質，以此得出檢測結論.
.png)
如圖:個小的金屬薄片將對電子元件造成嚴重的事故
.png)
